L’arbre et l’eau

Pour assurer son activité de photosynthèse, une plante absorbe l'eau par les racines et la transpire par les feuilles.

Le jour, sous l’influence de l’énergie solaire, lorsque l’absorption ne compense pas totalement la transpiration, le diamètre des branches diminue. Cette diminution est la conséquence de la contribution des réserves en eau des cellules des écorces à cette transpiration.

La nuit, en l’absence de transpiration, la réhydratation de l’arbre permet une récupération du diamètre des branches accompagnée d’une augmentation de celui-ci, lorsque les conditions climatiques ont été favorables à la photosynthèse et donc à la croissance.

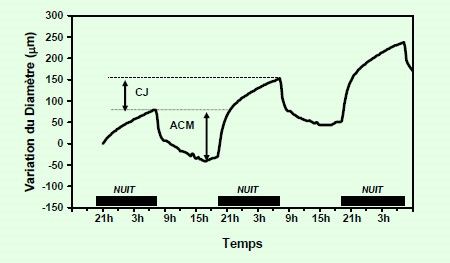

Cycle jour / nuit

Évolution sur plusieurs jours du diamètre des branches

PEPIPIAF

PEPIPIAF est un système électronique développé en partenariat entre un Laboratoire de l’INRA (UMR 547 PIAF) et la section BTS SE du lycée LAFAYETTE. Ce système mesure et mémorise très précisément (sensibilité au micron) les variations de diamètre des tiges d'une plante ou d’un arbre, sans perturber son fonctionnement et la température de l’air au point de mesure.

PEPIPIAF est un ensemble autonome constitué :

• d'un boîtier électronique avec son logiciel spécifique, d’un capteur LVDT pour mesurer la variation micrométrique de diamètre et d’un porte capteur adapté au diamètre de l’arbre suivi ;
• d’un second boîtier électronique USB qui se connecte sur un ordinateur portable, et qui permet de télécharger l’historique des variations de diamètre des tiges et des températures sur simple demande de l’opérateur, grâce à une liaison sans fil HF. Un logiciel sur l’ordinateur permet de visualiser les courbes de croissance et de température.

L’opérateur peut alors décider d’une intervention sur l’irrigation de l’arbre ou des soins à lui apporter afin de le maintenir en parfaite santé. Les courbes peuvent mettre en évidence des incidents autres que le manque d’eau (reprise de croissance à la plantation, croissance radiale, ennoyage, attaques de parasites foliaires, impact des fertilisations, surexploitation d’arbre industriel, résistance au gel, phénologie,…), et permettre de diagnostiquer la réaction des plantes soumises à divers traitements et d’expertiser les contraintes de développement.

Capteur PépiPIAF

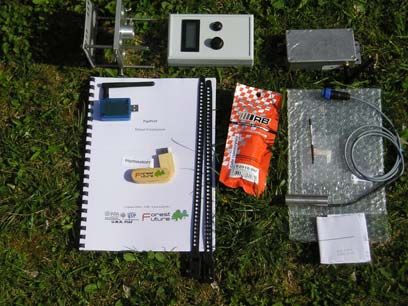

Kit PépiPIAF

Caractéristiques techniques de PépiPIAF

Boîtier électronique de mesure étanche

• Capteur de déplacement LVDT(Linear Variable Differential Transformer).
• Résolution inférieure au micron (Acquisition 16 Bit).
• Alimentation par 2 piles AA et autonomie de plusieurs mois.
• Mémorisation d’une moyenne de plusieurs mesures selon la fréquence choisie (1mn, 5mn, 10mn, 15mn, 30mn, 1h, 3h).
• Mémorisation d’un historique de 2160 mesures à 10 800 mesures, soit pour une fréquence de 30 mn, un historique sur 45 jours à 225 jours.
• Transmission des données vers un ordinateur de type PC par une liaison HF 433Mhz d’une portée de 150m.
• Boîtier évolutif et serveur GSM en option.

Boîtier électronique de transfert de données

• Connexion sur ordinateur PC par receveur USB.
• Possibilité d’interroger, de manière sélective, un boîtier de mesure parmi plusieurs dizaines ou d’identifier un ensemble de boîtier en mesure (fonction sniffer).
• Boîtier receveur USB alimenté par l’ordinateur.

Logiciel PépiSoft

• Repérage et Sélection de l’identifiant du boîtier de mesure que l’on veut interroger.
• Gestion et suivi de la connexion HF, de la fréquence de mesure et de l’étendue de la mémoire de chaque boîtier de mesure.
• Visualisation des courbes de croissance.
• Mémorisation des courbes et des données dans plusieurs formats dont le format Excel.

Diffuseur agréé

Capt-Connect

Société basée à Clermont-Ferrand

Courriel : capt-connect@orange.fr
